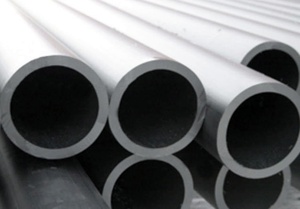

ГЕОПЛАСТ ПОЛИМЕР осуществляет производство труб ПНД и ПВД шнековой экструзии. Их использование в различных сферах производства стало широко использоваться благодаря своим преимуществам перед другими материалами.
Небольшой удельный вес труб ПНД создает благоприятные условия для их транспортировки и установки, химическая устойчивость труб позволяет их использование в трубопроводах с различными средами, начиная от воды и заканчивая горючими топливными смесями. Трубы ПНД высоко оценили строительные организации и частные застройщики – они легко и быстро монтируются, поскольку не требуют использования траншей, могут использоваться для прокладки кабеля, электропроводки, телефонизации, изоляции
Производственная фирма ГЕОПЛАСТ ПОЛИМЕР занимается изготовлением и поставкой труб ПНД строительным организациям и фирмам прямо с нашего склада готовой продукции в Санкт-Петербурге.
Труба техническая представляет собой технический канал для прокладки кабеля электропроводки и канализации из ПНД, ПВД. Данный тип труб обладает уникальными качествами сопротивления возгоранию и перепадам внешних температур, что делает из незаменимыми в электрики, электроизоляции и изоляции жестких сред. Современное оборудование нашего производства полиэтиленовых технических труб позволяет производить трубы высокого качества.
Область применения
Технические полиэтиленовые трубы применяются для защиты силовых и слаботочных электрических проводок от механических повреждений, при скрытой укладке в землю или заливке в монолитобетон, а также для наружных и внутренних безнапорных трубопроводов, образования пустот и каналов при изготовлении железобетонных изделий, временных трубчатых садово-хозяйственных конструкций и мелиоративных систем, трубопроводных систем для слива и безнапорной транспортировки, химически нейтральных к полиэтилену сред, организации вентиляционных систем с естественным притоком и оттоком воздуха, перемещения сыпучих сред, использования в различных хозяйственно-бытовых, строительных и промышленных изделиях в виде колец, валиков, шпуль для намотки различных листов и нитей в виде заготовок и конечных изделий.
Труба электротехническая (электромонтажная)
Современная жизнь не представляется возможной без электричества и всего, что с ним связано: телевидение, интернет, телефон, огромное количество всевозможного электротехнического и электронного оборудования и устройств, производственного и бытового назначения. Из каждой квартиры, офиса, предприятия тянутся тысячи и тысячи километров проводов и кабелей, надежность и безопасность которых является залогом нашей комфортной и высокотехнологичной жизни.
Существует масса техник и технологий прокладки кабелей, в зависимости от способов (подземная прокладка, воздушная, в коробах) и целей конечного использования. Но как бы ни различались варианты прокладки кабеля, основной смысл этого вида работ – надежность, безопасность, защищенность кабельных систем. Так называемую механическую защиту кабелей обеспечивают электромонтажные (или электротехнические) трубы.
По типу труба электромонтажная делится на гофрированную и гофрированные двустенную. Гофрированная труба (или гофра) наиболее популярна, благодаря своей гибкости. В жилищах или офисах, где нет необходимости прокладывать кабель на большие расстояния, подойдет гофра небольшой механической устойчивости (350 Н/5см). Для промышленных масштабов или при прокладке кабеля в бетоне, под землей, предлагается более устойчивая гофротруба (от 750 Н/5см), согнуть которую можно только с использованием специальных инструментов. Такая труба оптимальна для использования в местах с повышенной механической нагрузкой.
Труба электротехническая (электромонтажная) обладает высокими механическими и изоляционными свойствами, способна переносить широкий диапазон температур - от -20 до 90 градусов. Основу продукта составляет ПНД-материал. Труба электротехническая производится без зонда для протяжки кабеля. Основное ее предназначение - защита при прокладке кабеля.
Преимущества ПНД-труб перед металлическими:
Долговечность - срок службы при нормальных условиях более 50-и лет
Высокая коррозийная и химическая стойкость к агрессивным средам
Не требуют специальной защиты
Небольшой удельный вес, облегчающий транспортировку и монтажные работы
Гибкость труб малых диаметров
Монтаж полиэтиленовых труб может осуществлять любой обученный человек, а не квалифицированный сварщик, как в случае использования стальных труб
Полиэтиленовые трубы диаметром до 110 мм выпускаются в бухтах, что сокращает количество стыков при монтаже
Влага, попавшая внутрь при замерзании не повредит ее
Дешевизна по сравнению со стальными трубами
Трубы для электрики применяются при укладке слаботочных и силовых электросетей для защиты кабеля от механических повреждений при скрытой укладке в землю или заливке в монолитобетон, а также для защиты изоляции и самих проводов от разрушения едкими парами и газами, попадания внутрь трубы влаги, пыли и взрывопожароопасных смесей из окружающей среды.
Трубы для электрики бывают стальные и пластиковые. Стальные трубы для электрики более сложны в монтаже в отличие от пластиковых труб. В производственных помещениях трубы для электрики могут прокладываться по стенам и потолкам (открыто и скрыто), по металлическим конструкциям зданий, технологическому оборудованию, в полу при подходе к оборудованию и т.п. В наружных установках - по конструкциям зданий и сооружений, по технологическим и кабельным эстакадам.
Прокладка защитных труб для электрики должна быть устроена таким образом, что бы изгибы не способствовали накоплению влаги и пара. Так же трубы нельзя прокладывать вдоль дымоходов и других горячих трубопроводов. Расстояния от защитных труб для электрики до других трубопроводов должны обеспечивать нормальные условия монтажа и эксплуатации электропроводок и составлять: при пересечении технологических и других трубопроводов - не менее 50 мм, а трубопроводов с легковоспламеняющимися и горючими жидкостями и газами - не менее 100 мм; при параллельной прокладке с технологическими и другими трубопроводами - не менее 100 мм, а с трубопроводами с легковоспламеняющимися и горючими жидкостями и газами - не менее 400 мм. Защитные трубы для электрики из пластика в местах вероятных механических повреждений должны укрепляться отрезками стальных труб для электромонтажа. Соединение неметаллических труб для электрики выполняется с помощью муфт и раструбов: винипластовых с последующим склеиванием; полиэтиленовых с последующей сваркой в муфтах или горячей обсадкой в раструбах. Изгибание пластмассовых труб выполняется с предварительным нагревом.
Изготовленные нашим предприятием пластиковые трубы для электромонтажа имеют свойства самозатухания, что обеспечивает дополнительную пожаробезопасность, а так же они более удобны в монтаже и доступны по цене.
Характеристики и ассортимент электромонтажных труб
Гофрированные трубы представлены в следующих размерах (d): 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.
Гофрированные трубы выполнены из ПВХ, что делает их уязвимыми к ультрафиолету. Это следует учитывать при прокладке кабеля на открытом воздухе.
Двустенная гофрированная труба электротехническая предназначена исключительно для подземной прокладки кабеля. Эта труба отличается повышенной механической стойкостью, защищает изоляцию кабеля от повреждений и негативных воздействий окружающей среды (устойчива к воздействию щелочных и кислотных сред, а также к бензину и трансформаторным маслам).
Двустенная труба электротехническая устойчива к ультрафиолету, что упрощает транспортировку и хранение трубы. Срок службы этой трубы составляет порядка 50 лет. Высокая кольцевая жесткость позволяет обходиться без дополнительной защиты при укладке. Труба электротехническая выполняется из экологичного материала, безопасна как для окружающей среды, так и для людей, производящих работы.
Ассортимент двустенной трубы электромонтажной представлен в 9 диаметрах: от 50 до 200 мм. Труба комплектуется соединительными муфтами и устройством для легкого ввода кабеля.
Трубы для изоляции
Трубы для изоляции используется для дополнительной защиты электрического кабеля высоковольтных линий наземного и подземного исполнения, исключая возможность поражения током при повреждении изоляции кабеля. Такие трубы обладают повышенной устойчивостью к различным изменениям окружающей среды - изменению влажности, перепаду температур, смещению почв и т.д. Трубы для изоляции производимые компанией ГЕОПЛАСТ ПОЛИМЕР достаточно прочны и надежны. Срок их использования может достигать 10 лет и даже превышать его.
Весь ассортимент наших труб имеет соответствующие сертификаты качества и полностью соответствует межгосударственным стандартам, а поэтому может быть использован при проведении самого широкого спектра изоляционно-укладочных работ. Проверенные временем на различных объектах Санкт-Петербурга и ленинградской области, тубы прослужат Вам долго и безотказно. Приобретая у нас трубы для изоляции вы освобождаете себя от многих проблем, связанных с перебоями электропитания, с расходами на ремонт линий и замену труб. Наши трубы для изоляции самые лучшие!
Сводная таблица применения полимерных труб
Область применения
Используемый материал
Внешний водопровод - для холодной воды - для горячей воды
HDPE, LDPE, PVC, GRP PP-R, PB, PEX, C-PVC
Канализация (внешняя, внутренняя)
PVC, HDPE, PP-B, GRP
Внешний газопровод
HDPE, MDPE
Внутренний водопровод - для холодной воды - для горячей воды
Преимущества ПНД- и ПВД-полиэтиленовых труб перед металлическими определяются их свойствами:
Долговечность - срок службы при нормальных условиях более 50-и лет
Высокая коррозийная и химическая стойкость к агрессивным средам
Не требуют специальной защиты
Небольшой удельный вес, облегчающий транспортировку и монтажные работы
Гибкость труб малых диаметров
Монтаж полиэтиленовых труб может осуществлять любой обученный человек, а не квалифицированный сварщик, как в случае использования стальных труб
Полиэтиленовые трубы диаметром до 110 мм выпускаются в бухтах, что сокращает количество стыков при монтаже
Влага, попавшая внутрь при замерзании не повредит ее
Дешевизна по сравнению со стальными трубами
Номенклатура труб
Технические полиэтиленовые трубы производятся ГЕОПЛАСТ ПОЛИМЕР в соответствии с техническими условиями и имеют все необходимые сертификаты.
Наше предприятие предлагает трубы кольцевого сечения различных диаметров:
отрезками (номинальной длины 6,0 м);
бухтами (метражом от 100 до 500 м); цвет черный.
Метраж бухт, длина отрезков а также цвет и толщины стенок могут корректироваться в каждом отдельно взятом случае.

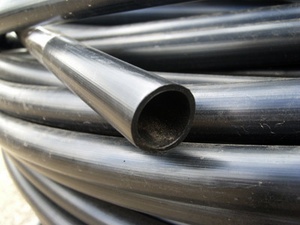

Техническая труба ПНД
Предназначена для защиты изолированных проводов и кабелей от механических повреждений, грязи влаги, воздействия других неблагоприятных факторов Материал: полиэтилен низкого давления (ПНД). Цвет: чёрный.
Габаритные размеры трубы:
D внешн. диаметр, мм
S толщина стенки, мм
D внешн. диаметр, мм
S толщина стенки, мм
10
2
12
2,2
16
2,2
20
2,2
25
2,3
32
2,3
40
2,4
50
3,2
63
3,6
75
4,3
90
5,1
110
6,3

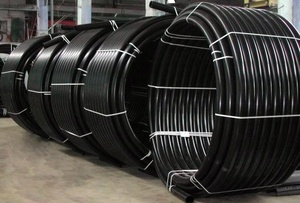

Бухта полиэтиленовая ПНД
Габаритные размеры бухты:
D внешн. диаметр, мм
D внутр. диаметр, мм
H ширина, мм
для труб Ф10 мм, Ф12 мм
1000
500
350
для труб Ф16 мм – Ф40 мм
1500
1000
350
для труб Ф 50 мм
2000
1500
400
для труб Ф63 мм, Ф75 мм
2500
1800
400
для труб Ф90 мм, Ф110 мм
2900
1800
500
По предварительному заказу возиожно изготовление полиэтиленовых ПНД-труб, с параметрами отличными от указанных. Намотка труб от Ф16 до Ф32 в бухты малых габаритных размеров, изготовление труб всех диаметров мерными отрезками до 12 м.
Сырье для полиэтиленовых труб
Полимеры применяемые для производства технических труб
Наименование материала
Условные обозначения
Полиэтилен - низкой плотности - средней плотности - высокой плотности - Сшитый

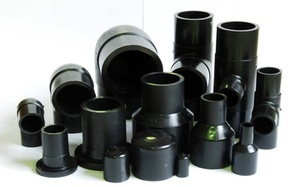

Соединение труб между собой и с трубопроводами из других материалов
Фитинги для стыковой сварки изготавливают методами литья под давлением, прессованием полиэтилена, намотки расплава полиэтилена с последующей механической обработкой, сочетанием вышеуказанных методов и сварки, а также различными методами сварки деталей из труб. В зависимости от метода производства данные фитинги подразделяются на литые и сегментносварные фитинги.
Литые фитинги
Изготовлены методом литья под давлением с последующей механической обработкой. Используются для монтажа трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0°С до 40°С, а также другие жидкие и газообразные вещества, к которым полиэтилен химически стоек.
Наименование
DN, мм
Втулка ПНД короткая
50
63
75
90
110
125
140
160
180
200
225
250
280
315
Втулка ПНД удлиненная
50
63
75
90
110
125
140
160
180
200
225
250
280
315
Переход ПНД короткий
75х50-63
90х50-75
110х63-90
125х110
140х110
160х110
180х110-160
200х110-180
225х110
225х160
225х180-200
250х160
250х200-225
Переход ПНД удлиненный
75х63
90х50-75
110х50
110х63-90
110х75
125х90-110
140х90-125
160х50-110
160х125-140
180х110-160
200х110-140
200х160
200х180
225х110-140
225х160
225х180
225х200
250х110-180
250х200-225
Тройник ПНД редукционный PN10 PE100 SDR17
200х180х200
225х50х225
225х63х225
225х90х225
225х110х225
225х125х225
225х140х225
225х160х225
225х180х225
225х200х225
250х110х250
250х125х250
250х140х250
250х160х250
250х180х250
250х200х250
250х225х250
Тройник ПНД редукционный PN10 PE100 SDR17
50х32х50
63х32х63
63х50х63
75х50х75
75х63х75
90х50х90
90х63х90
90х75х90
110х32х110
110х50х110
110х63х110
110х75х110
110х90х110
125х90х125
125х110х125
140х90х140
140х110х140
140х125х140
160х50х160
160х63х160
160х75х160
160х90х160
160х110х160
160х125х160
160х140х160
180х110х180
180х125х180
180х140х180
180х160х180
200х110х200
200х125х200
200х140х200
200х160х200
Заглушка ПНД PN10 PE100 SDR17
63
75
90
110
160
225
Сегментносварные фитинги
Сегментносварные фитинги изготавливаются сваркой встык отрезков напорных труб из полиэтилена. Сегментносварные фитинги предназначены для монтажа напорных трубопроводов в местах поворотов, разветвлений, изменений диаметра трассы, присоединения трубопроводной арматуры и т.п. Используются для монтажа труб для трубопроводов, транспортирующих воду (по ГОСТ 18599-2001), в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0º до 40ºС, а так же другие жидкие и газообразные вещества, к которым полиэтилен химически стоек.
Наименование
DN, мм
Отвод 15°, 30°, 45°
50
63
75
90
110
125
140
160
180
200
225
250
Отвод 60°, 90°
50
63
75
90
110
125
140
160
180
200
225
250
Тройник
50
63
75
90
110
125
140
160
180
200
225
250
Крестовина
50
63
75
90
110
125
140
160
180
200
225
250
Стыковка осуществляется с помощью нагревательной плиты, размещаемой между торцами двух труб, которые соединяются под давлением. Полиэтилен на торцах двух труб приобретает мягкость, затем происходит стыковка и охлаждение под давлением; нагревательная плита удаляется, а соединенные торцы труб охлаждаются под давлением. Таким образом, формируется высокоэластичный однородный герметичный шов.
Фитинги электросварные
Электросварные фитинги (с закладной электронагревательной спиралью)
Электросварные фитинги в процессе производства оснащаются проволочными нагревательными элементами. При электрическом нагревании проволоки до определенной температуры полиэтилен начинает плавиться и формируется высокоэластичное герметичное соединение. Современные сварочные аппараты позволяют установить время и напряжение для каждого конкретного фитинга.
Электросварные фитинги применяют там где стыковая сварка не удобна и не практична. Это как правило в случаях ремонта поврежденных трубопроводов ПНД, в случаях внепланового вскрытия траншей.
Наименование
DN, мм
Отвод электросварной 90° PE100 SDR11
32
40
50
63
75
90
110
125
160
180
225
Отвод электросварной 45° PE100 SDR11
32
40
50
63
75
90
110
125
160
180
225
Отвод электросварной 30° PE100 SDR11
90
110
125
160
180
Отвод электросварной 11° PE100 SDR11
110
125
160
180
225
Тройник электросварной PE100 SDR11
32
40
50
63
75
90
110
125
160
180
225
Муфта-заглушка электросварная PE100 SDR11
20
25
32
30
50
63
75
90
110
125
160
180
225
Муфты электросварные PE100 SDR11
25
32
40
50
63
75
90
110
125
140
160
180
200
225
250
280
315
355
400
450
500
560
630
Редукционная муфта PE100 SDR11
32х20
32х25
40х20
40х32
50х20
50х32
50х40
63х32
63х40
63х50
90х50
90х63
110х63
110х90
125х90
160110
Патрубок накладка электросварная PE100 SDR11
63х32
63х50
75х50
90х32
90х63
110х32
110х50
110х63
110х90
125х32
125х63
125х90
125х110
160х32
160х63
160х90
160х110
160х125
180х63
180х90
180х110
180х125
200х63
225х63
225х90
225х110
225х125
225х160
Патрубок накладка Top-Loading PE100 SDR11
250-560х32
250-560х63
250-560х90
Арматура для врезки под давлением PE100 SDR11
50х25
50х32
63х20
63х25
63х32
63х40
75х40
90х32
90х50
90х63
110х32
110х50
110х63
125х32
125х50
125х63
160х32
160х50
160х63
180х32
180х50
180х63
200х32
200х50
200х63
225х32
225х50
225х63
Фитинги компрессионные
Обжимные фитинги (компрессионные) бывают только небольших диаметров. Они просты в применении и могут быть изготовлены из пластика или нержавеющего металла, однако следует отметить, что такое соединение имеет меньшую прочность по сравнению с соединением, созданным методом стыковой сварки или электромуфтовой сварки.
Заглушка
20
25
32
40
50
63
75
90
110
Муфта
20
25
32
40
50
63
75
90
110
Крестовина крепление-конус (Р-6атм.)
32 х 1/2"
32 х 3/4"
40 х 1/2"
40 х 3/4"
50 х 1/2"
50 х 3/4"
50 х 1"
63 х 1/2"
63 х 3/4"
63 х 1"
75 х 1/2"
75 х 3/4"
75 х 1"
90 х 3/4"
90 х 1"
110 х 3/4"
110 х 1
Седелка крепление - конус (6 Атм)
32 х 1/2"
32 х 3/4"
40 х 1/2"
40 х 3/4"
50 х 1/2"
50 х 3/4"
50 х 1"
63 х 1/2"
63 х 3/4"
63 х 1"
75 х 1/2"
75 х 3/4"
75 х 1"
90 х 3/4"
90 х 1"
110 х 3/4"
110 х 1"
Рабочее давление 10 атм. для фитингов д75,90,110. , 16 атм.для фитингов до д 63
